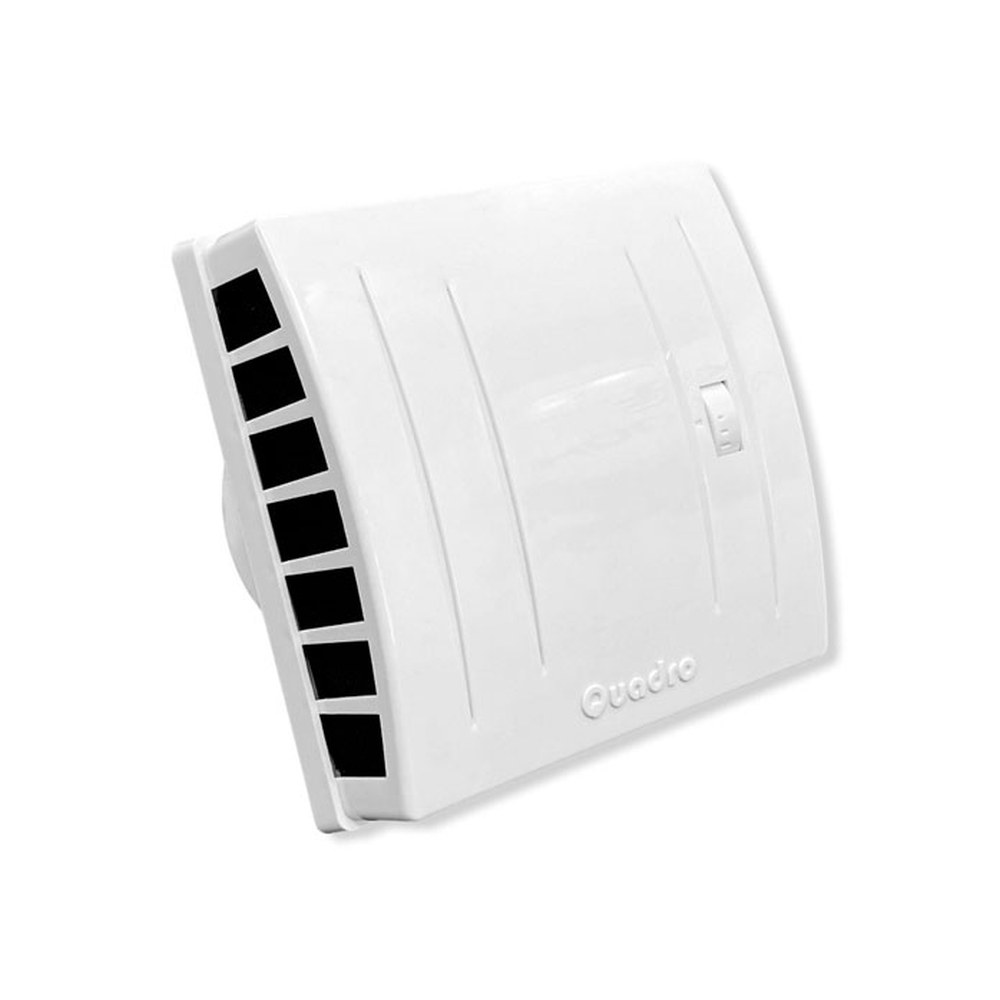

Клапан приточный КИВ-125-500 Quadro S

КИВ-125-500 — приточный стеновой клапан с каналом Ø125 мм длиной 500 мм: самый ходовой размер для панельных и кирпичных стен квартиры. Оголовок Quadro S — плоская панель с тонким профилем, почти не выступает из стены.

Как работает

Клапан представляет собой сквозной канал в наружной стене. В состав входят: внутренний оголовок с регулировочной ручкой и фильтром, теплоизолированный пластиковый канал и наружная решётка с сеткой от насекомых. Оголовок Quadro S выполнен плоской панелью: корпус утоплен в канал, наружу выходит только лицевая пластина с зазором по периметру, через который воздух выходит вдоль стены.

Приток обеспечивается за счёт разрежения, создаваемого вытяжной вентиляцией: воздух поступает с улицы, очищается фильтром EU3, подогревается вблизи отопительного прибора и распределяется по помещению без ощутимых сквозняков. Количество поступающего воздуха регулируется поворотом ручки на оголовке или шнуром (при высоком расположении) — плавно, вплоть до полного закрытия.

Конструкция и материалы

Канал — труба Ø125 мм длиной 500 мм с теплошумоизоляцией: закрывает панельную стену и кирпичную кладку в полтора-два кирпича. Лишнее отрезается при монтаже, изоляция подрезается вместе с трубой. Оголовок Quadro S — плоская квадратная панель с минимальным выносом от стены, внутри фильтр и заслонка расхода.

Что это даёт

Где применяется

• Панельные дома и кирпичная кладка в полтора-два кирпича — самая частая толщина стены в квартире
• Стены до 500 мм без наружного утепления: длины хватает без наращивания трубы
• Интерьеры, где видимая часть должна быть минимальной: панель почти не выступает из стены
• Комнаты с мебелью у наружной стены — плоскому оголовку хватает небольшого выноса

Как подобрать и смонтировать

• Отверстие сверлится алмазной коронкой Ø132 мм; канал 500 мм подрезается под фактическую толщину стены — от 250 до 500 мм
• Отверстие ведут с уклоном 2–3° в сторону улицы: конденсат уходит наружу, а не по стене в комнату
• Клапан располагают за отопительным прибором или над ним — поступающий воздух подогревается и распределяется без сквозняка
• Наружная решётка закрепляется так, чтобы жалюзи располагались горизонтально

Расшифровка маркировки

Особенности

Приток без сквозняков

Фильтр EU3

Защита от шума и пыли

Регулировка до полного закрытия

Когда выбирают это исполнение

Длина 500 мм закрывает большинство панельных и кирпичных стен — самый ходовой размер для квартиры. Оголовок Quadro S — плоская квадратная панель с тонким профилем: почти не выступает из стены и меньше заметен в интерьере.

Важно знать
