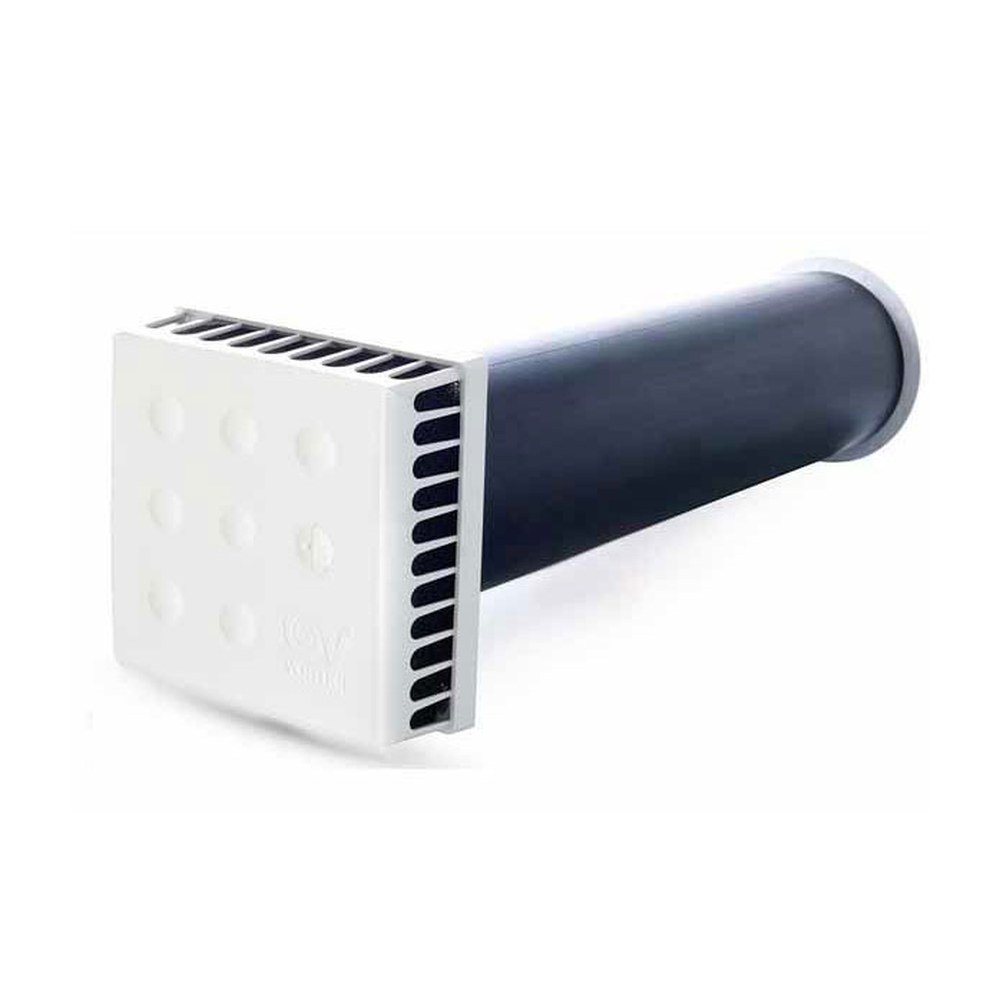

Клапан приточный КИВ-125-330 Quadro

КИВ-125-330 — приточный стеновой клапан с каналом Ø125 мм длиной 330 мм: для стен в один кирпич и каркасных стен, канал подрезается по месту. Оголовок Quadro — квадратная панель с рассекателем: поток идёт вдоль стены, без сквозняка.

Как работает

Клапан представляет собой сквозной канал в наружной стене. В состав входят: внутренний оголовок с регулировочной ручкой и фильтром, теплоизолированный пластиковый канал и наружная решётка с сеткой от насекомых. Оголовок Quadro собран из квадратной панели и внутреннего рассекателя: панель отстоит от стены, воздух выходит по всему периметру и разворачивается вверх вдоль стены.

Приток обеспечивается за счёт разрежения, создаваемого вытяжной вентиляцией: воздух поступает с улицы, очищается фильтром EU3, подогревается вблизи отопительного прибора и распределяется по помещению без ощутимых сквозняков. Количество поступающего воздуха регулируется поворотом ручки на оголовке или шнуром (при высоком расположении) — плавно, вплоть до полного закрытия.

Конструкция и материалы

Канал — труба Ø125 мм длиной 330 мм с теплошумоизоляцией по всей длине. Длины хватает на стену в один кирпич и на каркасную стену; при меньшей толщине канал подрезается по месту ножовкой. Оголовок Quadro — квадратная панель с рассекателем: поток разворачивается вдоль стены, фильтр и заслонка внутри.

Что это даёт

Где применяется

• Стены в один кирпич (250 мм) и каркасные стены — канал закрывает толщину без наращивания
• Лоджии, перегородки и тонкие наружные стены: лишнее подрезается ножовкой по месту
• Комнаты, где клапан ставят над отопительным прибором: рассекатель разворачивает поток вдоль стены
• Спальни и детские — приток идёт вверх, без сквозняка на человека

Как подобрать и смонтировать

• Отверстие сверлится алмазной коронкой Ø132 мм; при стене тоньше 330 мм канал укорачивается ножовкой по фактической толщине
• Отверстие ведут с уклоном 2–3° в сторону улицы: конденсат уходит наружу, а не по стене в комнату
• Клапан располагают за отопительным прибором или над ним — поступающий воздух подогревается и распределяется без сквозняка
• Наружная решётка закрепляется так, чтобы жалюзи располагались горизонтально

Расшифровка маркировки

Особенности

Приток без сквозняков

Фильтр EU3

Защита от шума и пыли

Регулировка до полного закрытия

Когда выбирают это исполнение

Длина 330 мм — для стен в один кирпич и каркасных стен: канал подрезается по месту, минимальный запас по длине. Оголовок Quadro — квадратная панель с рассекателем: поток идёт вдоль стены и не дует на человека.

Важно знать
