Стеновой клапан КЛОП-4(90)-НО с приводом внутри корпуса
✓ Всегда в наличии / под заказ
Доставка по всей России
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель
Расшифровка обозначения: (60/90/120) — предел огнестойкости, мин · НЗ / НО — нормально закрытый / нормально открытый · К / С — «канальный» (в воздуховоде) / «стеновой» (в проёме) · А×В или D(Нп), D(Фл) — сечение прямоугольное / круглое ниппельное / круглое фланцевое, мм · MB, MB/S — привод с возвратной пружиной (BELIMO / ВИНГС-М) · MBE, MBE/S — реверсивный привод (BELIMO / ВИНГС-М) · ЭМ — электромагнитный привод · (220) / (24) — напряжение питания привода, В · ВН / СН — привод внутри / снаружи клапана · К / Н — с соединительной коробкой и клеммной колодкой / без неё · А — антивандальное исполнение · В — взрывобезопасное · МС — морозостойкое · Нерж. сталь — корпус из нержавеющей стали
Стеновой клапан КЛОП-4(90)-НО с приводом внутри корпуса производства ВИНГС-М. Изготовление по размерам проекта, сертификат ТР ЕАЭС 043/2017.
⚙️ Подбор и заказ
Технические данные
Характеристики
Производитель
ВИНГС-М
Серия
КЛОП-4
Предел огнестойкости
EI 90
Исполнение
стеновой (в проёме конструкции)
Привод
реверсивный электропривод BELIMO
Подробно
Описание
Стеновой клапан КЛОП-4(90)-НО с приводом внутри корпуса — противопожарный клапан круглого сечения производства ЗАО «ВИНГС-М». Изготавливается под размеры проекта; применение — по СП 7.13130 и проектной документации.
Что это за клапан
Нормально открытый (НО), огнезадерживающий. В дежурном режиме заслонка открыта и пропускает воздух общеобменной вентиляции. При пожаре клапан закрывается по сигналу автоматики или от терморазмыкающего устройства и отсекает распространение огня и продуктов горения по воздуховодам, шахтам и каналам между помещениями и этажами.

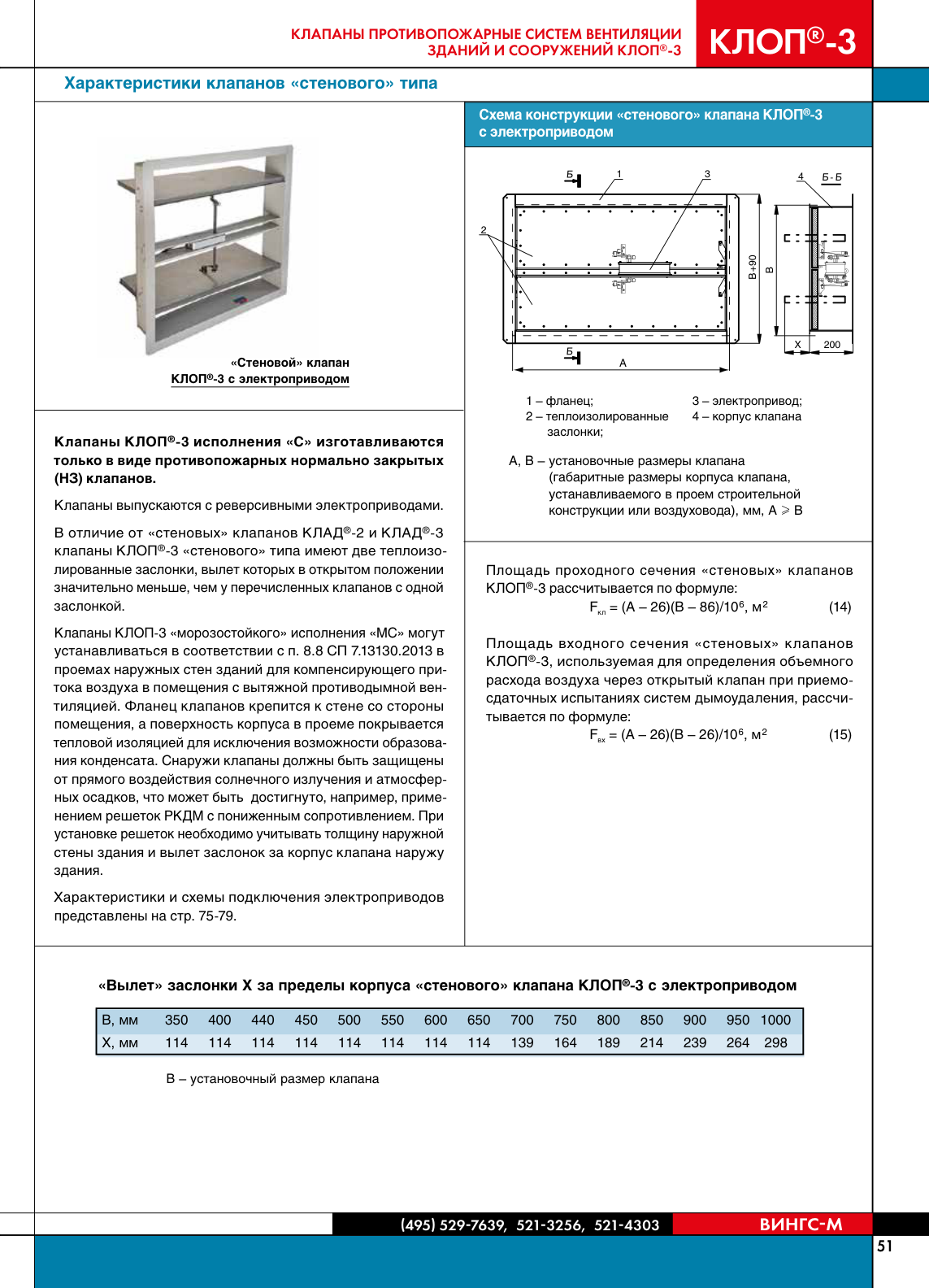

Стеновой («С»). Устанавливается в проёме стены, перегородки или перекрытия. В обозначении указываются установочные размеры А×В — это размеры проёма, а не воздуховода. Со стороны помещения стеновой клапан закрывают декоративной решёткой РКДМ: у неё скруглённый профиль жалюзи и пониженное аэродинамическое сопротивление, что важно при приёмо-сдаточных испытаниях по ГОСТ Р 53300 — решётку при замерах не снимают.
Основные параметры
| Производитель | ВИНГС-М (Россия) |
| Серия | КЛОП-4 |
| Функциональное назначение | Нормально открытый (НО), огнезадерживающий |
| Предел огнестойкости | EI 90 |
| Исполнение по монтажу | стеновой (в проёме конструкции) |
| Привод | реверсивный электропривод BELIMO |
| Взрывозащита | нет |
| Сертификация | ТР ЕАЭС 043/2017 |
| Изготовление | под размеры проекта, по опросному листу |
Как читается обозначение КЛОП-4
КЛОП-4(…)-…-…-…-…×…-…-…-…-…
| Поле обозначения | Значения |
|---|---|
| Предел огнестойкости | 90 мин — для нормально открытых; 120 мин — для нормально закрытых |
| Функциональное назначение | НО — нормально открытый; НЗ — нормально закрытый |
| Исполнение | МС — морозостойкое |
| Тип клапана | К — «канальный»; С — «стеновой» |
| Размеры | А×В, мм — внутренние размеры сечения воздуховода для канального; установочные размеры для стенового |
| Привод заслонки | MB(220), MB(24) — электропривод BELIMO с возвратной пружиной; MB/S — то же ВИНГС-М; MBE(220), MBE(24) — реверсивный электропривод BELIMO; MBE/S — реверсивный ВИНГС-М; ЭМ(12), ЭМ(24), ЭМ(220) — электромагнитный привод. В скобках — напряжение питания, В |
| Размещение привода | ВН — внутри корпуса; СН — снаружи корпуса |
| Соединительная коробка | К — с коробкой и клеммной колодкой; Н — без неё |
| Антивандальное исполнение | А — с защитой электропривода от несанкционированного демонтажа |
Пример заказа: КЛОП-4(90)-НО-К-500х400-MB/S(220)-СН-К-А — клапан КЛОП-4, нормально открытый, «канального» типа, внутреннее сечение 500×400 мм, электропривод ВИНГС-М с возвратной пружиной на 220 В снаружи корпуса, с соединительной коробкой и клеммной колодкой, антивандальное исполнение.
Длина корпуса: 175 мм у нормально открытых, 160 мм у нормально закрытых; габарит фланцев A1 = A + 60 мм, B1 = B + 60 мм. У канальных НО клапанов с приводом MB и MB/S терморазмыкающее устройство входит в состав привода.
Типы клапанов ВИНГС-М — какой нужен вам
| Тип | Как работает и где применяется |
|---|---|
| НЗ | Нормально закрытый. В дежурном режиме закрыт, открывается при пожаре. Системы противодымной вентиляции: дымоудаление, подпор воздуха, компенсирующая подача. Серии КЛОП-2, КЛОП-3(120), КЛОП-4(120), КЛАД-3 |
| НО | Нормально открытый, огнезадерживающий. В дежурном режиме открыт и пропускает воздух общеобменной вентиляции, при пожаре закрывается и отсекает огонь и дым. Серии КЛОП-2, КЛОП-4(90) |
| Дымовой | КЛАД-2 (КДМ-2): нормально закрытый клапан на дымоприёмном устройстве системы дымоудаления. Нормируется только целостность — предел E 120 |
| Двойного действия | КОМ-ДД(15): в обычном режиме работает в общеобменной вентиляции, при пожаре — в противодымной. Предел EI 15 |
| Канальный «К» | Врезается в воздуховод, размеры в обозначении — внутреннее сечение воздуховода. Привод снаружи (СН) или внутри (ВН) корпуса |
| Стеновой «С» | Ставится в проём стены или перекрытия, размеры в обозначении — установочные. Закрывается решёткой РКДМ с пониженным сопротивлением |
| Круглый | КЛОП-2 круглого сечения: присоединение ниппельное D(Нп) или фланцевое D(Фл), вместо А×В указывается диаметр |
| Кассета | Несколько клапанов в общей раме — для сечений больше, чем допускает один клапан. Исполнения А, Б, В различаются схемой сборки |
| Взрывобезопасный «В» | КЛОП-2 в исполнении «В» и «ВМС» — для помещений категорий А и Б и взрывоопасных зон классов В-I…В-Iг |
Что уточнить при заказе
- Размеры проходного сечения A×B или диаметр — для стеновых клапанов это размеры проёма, для канальных размеры воздуховода.
- Предел огнестойкости и функциональное назначение: нормально открытый или закрытый.
- Тип привода и напряжение питания (24 или 220 В), необходимость теплового замка.
- Размещение привода — внутри или снаружи корпуса, наличие соединительной коробки.
- Особые условия: морозостойкое исполнение, повышенная влажность, взрывоопасная зона.
Каталог серии с типоразмерным рядом и опросным листом — в паспорте изделия (PDF) на этой странице. Цена и срок изготовления по запросу: +7 (495) 640-24-15, info@ventar-s.ru.
