Клапан укороченный канального исполнения mcr FID К2
✓ Всегда в наличии / под заказ
Доставка по всей России
Сертификат соответствияСкачать ↓Сертификат соответствияСкачать ↓Сертификат соответствияСкачать ↓Сертификат соответствияСкачать ↓Техническая документацияСкачать ↓Техническая документацияСкачать ↓Техническая документацияСкачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель
Расшифровка:А — лопатки из алюминиевого профиля (без А — оцинкованные) · У — утеплённый, с греющим кабелем · СТ — стеновой монтаж · УСЛ — усиленная конструкция · М/Р — электропривод / ручной сектор · МВ — привод с возвратной пружиной
Клапан укороченный канального исполнения mcr FID К2 — противопожарный (огнезадерживающий) клапан mcr для систем вентиляции и кондиционирования. Перекрывает воздуховод при пожаре и не даёт огню и продуктам горения распространяться по сети. Подбираем по размеру проёма, требуемому пределу огнестойкости и типу привода; комплектуем декоративными решётками и сетками. Поставка от ВЕНТАР-С: подбор, документация производителя, отгрузка по России. Параметры: назначение Клапан противопожарный нормально закрытый (НЗ) Клапан дымовой (НЗ), предел огнестойкости EI 120 E 120 (дымовой), исполнение общепромышленное из нержавеющей стали, климатическое исполнение УХЛ4 УХЛ2, рабочее сечение прямоугольное (A×B), расположение привода снаружи (СН) внутри (ВН), типы приводящих механизмов реверсивный электромеханический привод электромагнитный привод.
⚙️ Подбор и заказ
Технические данные
Характеристики
Производитель
Mercorproof
Тип исполнения клапана
Дымоудаления (дымовые)
Наименование привода
mcr FID
Подробно
Описание
Клапан укороченный канального исполнения mcr FID К2 — противопожарный (огнезадерживающий) клапан mcr для систем вентиляции и кондиционирования. Перекрывает воздуховод при пожаре и не даёт огню и продуктам горения распространяться по сети.
Описание производителя
Нормально закрытые клапаны mcr FID канального типа предназначены для установки в системах вытяжной и приточной противодымной вентиляции.
Технические характеристики
| Назначение | Клапан противопожарный нормально закрытый (НЗ) Клапан дымовой (НЗ) |
|---|---|
| Предел огнестойкости | EI 120 E 120 (дымовой) |
| Исполнение | общепромышленное из нержавеющей стали |
| Климатическое исполнение | УХЛ4 УХЛ2 |
| Рабочее сечение | прямоугольное (A×B) |
| Расположение привода | снаружи (СН) внутри (ВН) |
| Типы приводящих механизмов | реверсивный электромеханический привод электромагнитный привод |
Исполнения и опции
- Специальное оборудование

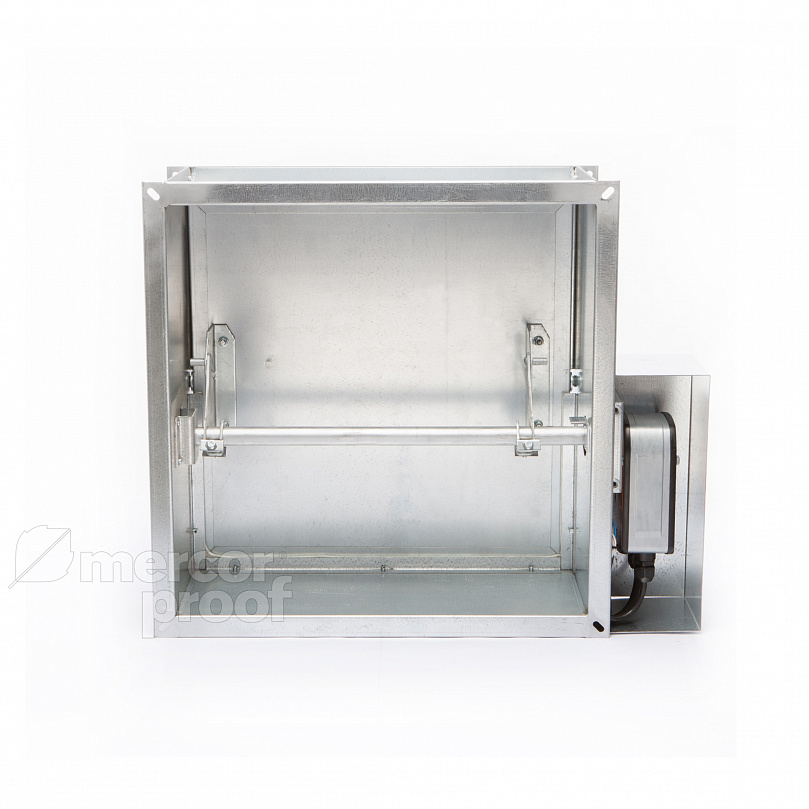

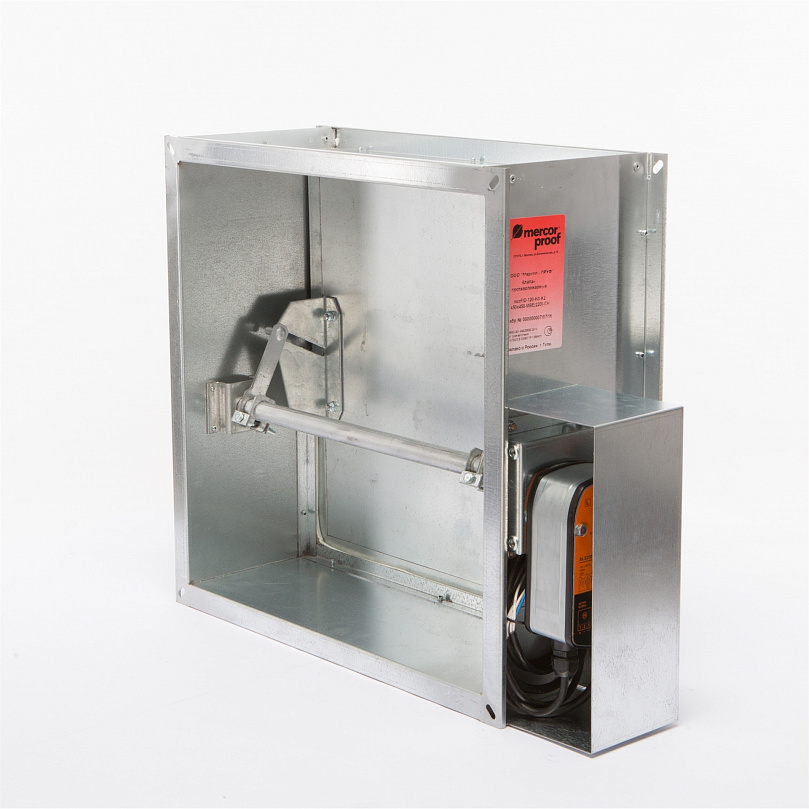

- Клапан mcr FID-К2 «канального» типа состоит из укороченного корпуса прямоугольного сечения, подвижной части - заслонки, а также приводящего механизма, расположенного снаружи (СН) или внутри (ВН) корпуса.
- Корпус изготавливается из оцинкованной стали (Z 275 г/м?) толщиной 1,2 мм, и конструктивно аналогичен отрезку воздуховода длиной 210 мм, с фланцевым соединением с двух сторон для присоединения воздуховода.
- По желанию заказчика, клапаны могут быть изготовлены из нержавеющей стали (НР).
- К внутренней поверхности корпуса крепятся упорные уголки, ограничивающие движение вращения заслонки. Уголки оклеены D-образным EPDM уплотнителем для лучшей герметизации при закрытой заслонке.
- Для присоединения к круглым воздуховодам необходимо использовать переходник.
- Клапан mcr FID-К2 чаще применяется как конечная часть системы дымоудаления, и устанавливается на концах воздуховодов, либо присоединяется к ним сбоку.

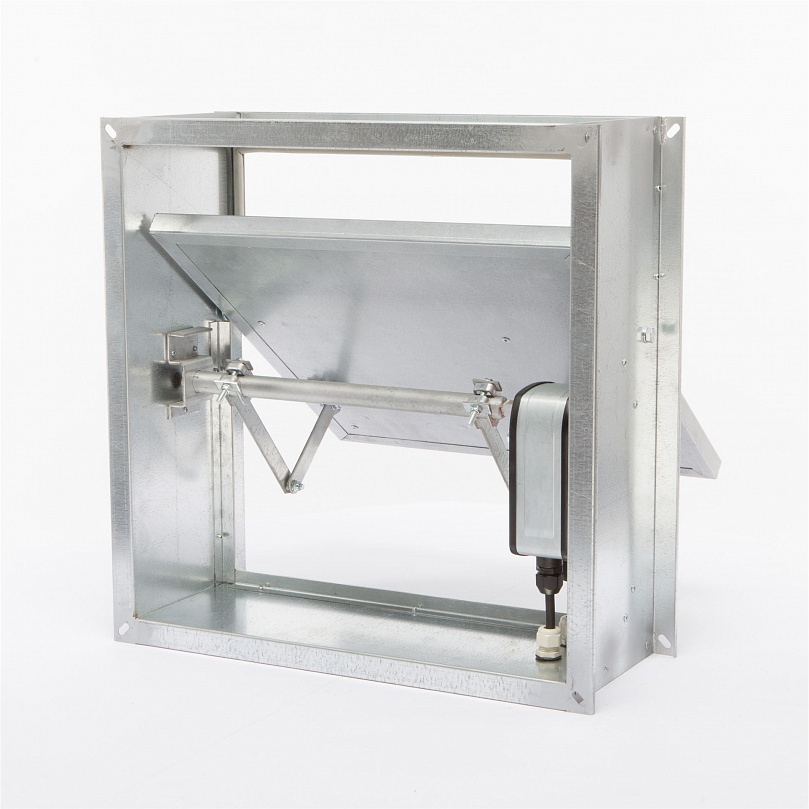

- При расположении привода снаружи (СН), ось вращения заслонки клапана mcr FID-К2 располагается по центру высоты корпуса (B), перпендикулярно его ширине (A), вылет заслонки за пределы корпуса с двух сторон.
- Укороченный корпус с фланцевым соединением с двух сторон для присоединения воздуховода.
- Ширина А: от 200 до 1800 мм.
- Высота В: от 250 до 1200 мм.
- Глубина корпуса: 210 мм.
Документация
Техническое описание, сертификаты и инструкции — во вкладке «Документация» этой карточки.
