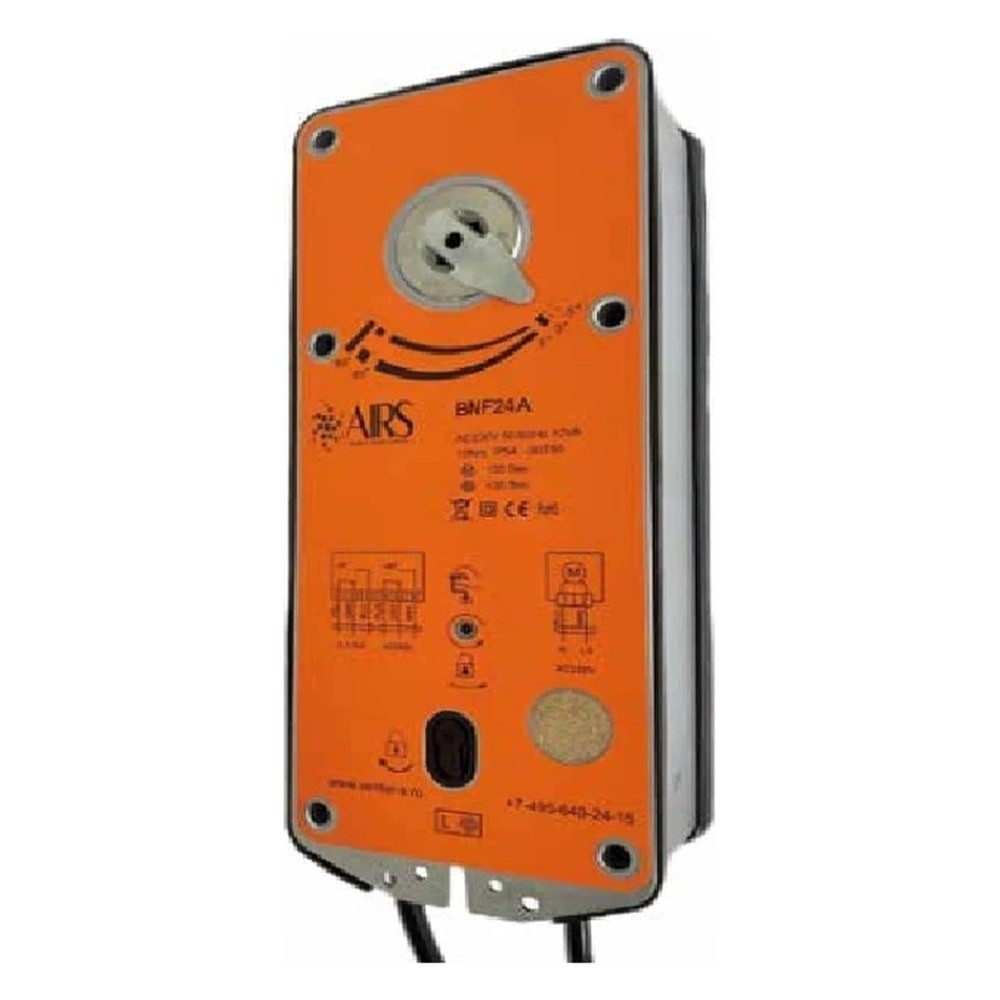

Электропривод для противопожарных клапанов AIRS BNF24A
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS для противопожарных клапанов AIRS BNF24A — привод на 10 Н·м для створок противопожарных и огнезадерживающих клапанов, клапанов дымоудаления. Питание AC/DC 24В; двухпозиционное управление «открыто/закрыто»; возвратная пружина закрывает створку при пропадании питания.
Что это даёт
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21,6…26,4 В |
| Потребляемая мощность при движении | 6,5 Вт |
| в покое | 2,5 Вт |
| Расчётная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м |
| концевого переключателя | 1 м |
| Вспомогательные переключатели | 2x SPDT**; 3 (1,5) А, 230 В |
| Крутящий момент | Min 10 Нм при ном. напряжении |
| Точки переключения | 5°…85° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек. |
| пружины | ≤ 30 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 50 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
Принцип действия
Монтаж
Чертежи и схемы
Сигнализация положений
Ручное управление
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Аналоги
AIRS противопожарных клапанов AIRS BNF24A построен на базе AIRS BNF24A и совпадает с приводами других распространённых брендов по крутящему моменту и напряжению питания. Аналоги базовой модели: BVM BLF24-10, Lufberg FS10N24ST.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
