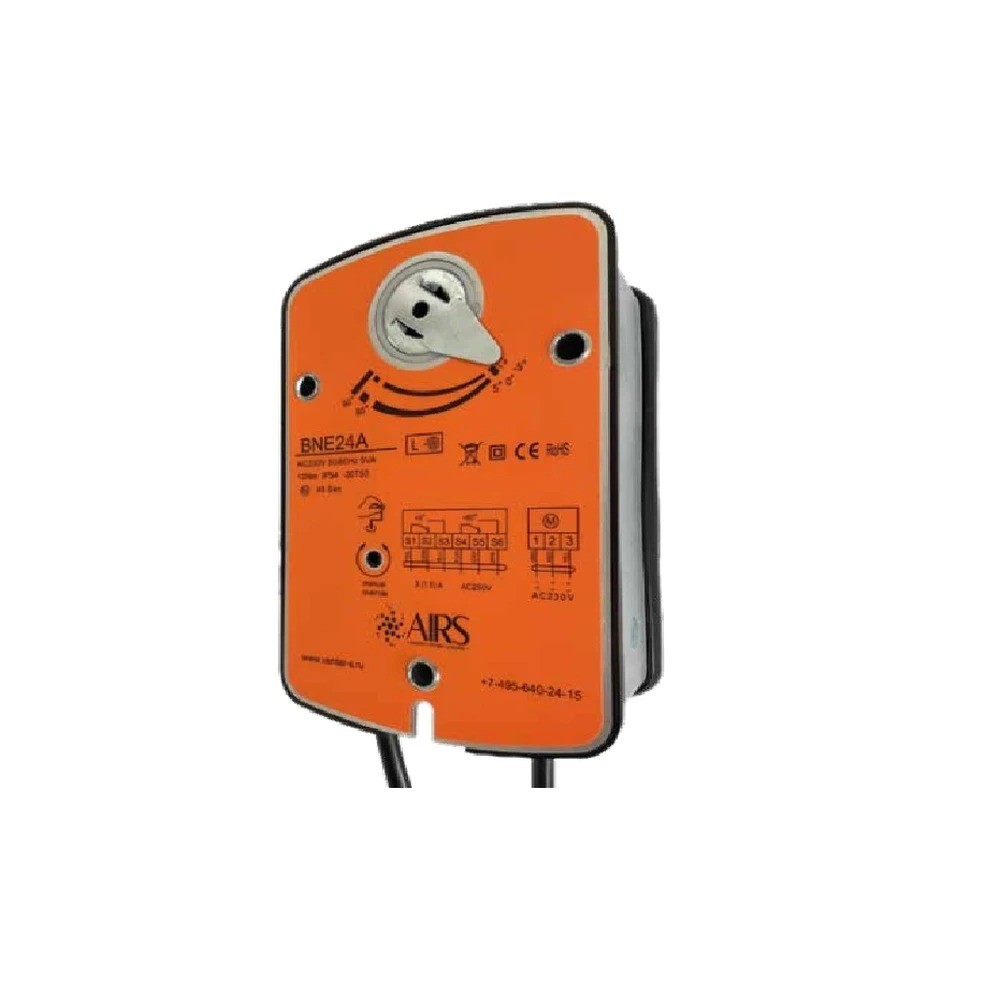

Электропривод AIRS BNE24A
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS BNE24A — привод на 10 Н·м для створок противопожарных и огнезадерживающих клапанов, клапанов дымоудаления. Питание AC/DC 24В; двухпозиционное управление «открыто/закрыто»; без возвратной пружины — вал удерживает положение.
Что это даёт
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 7,5 Вт |
| в покое | 2,5 Вт |
| Расчётная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 3 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели | 3(1.5) А, AC 250 В |
| Крутящий момент двигателя | Min 10 Нм при ном. напряжении |
| Точки переключения | 5°…80° |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°…90° (-5°…90° механически) |
| Время поворота двигателя | 45 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 50 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 1,5 кг |
Принцип действия
Монтаж
Чертежи и схемы
Сигнализация положений
Ручное управление
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Аналоги
AIRS BNE24A изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: BVM BLE24-10, Hoocon SA10MU24-DS.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
