Электропривод AIRS SF24-S
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS SF24-S — привод на 15 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC/DC 24В; двухпозиционное управление «открыто/закрыто»; возвратная пружина закрывает створку при пропадании питания; есть концевые выключатели для сигнализации положения.
Что это даёт
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ 50…60 Гц |
| Диапазон номинального напряжения | 21.6…26.4 В |
| Потребляемая мощность при движении | 5 Вт |
| при удержании | 2,5 Вт |
| Расчётная мощность | 10 ВА |
| Соединительный кабель двигателя | 1 м; 2 х 0,75 мм² |
| концевого переключателя | 1 м; 6 х 0,5 мм² |
| Вспомогательные переключатели для SF24-S | 3(1.5) А, АС 250 В |
| Крутящий момент двигателя | Min 15 Нм при ном. напряжении |
| пружины | Min 15 Нм |
| Направление поворота | Выбирается установкой L/R |
| Угол поворота | 0°...90° (-5°…90° механически) |
| Время поворота двигателя | 150 сек |
| пружины | ≤ 30 сек |
| Индикация положения | Механическая - указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 62 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%...95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 2,7 кг |

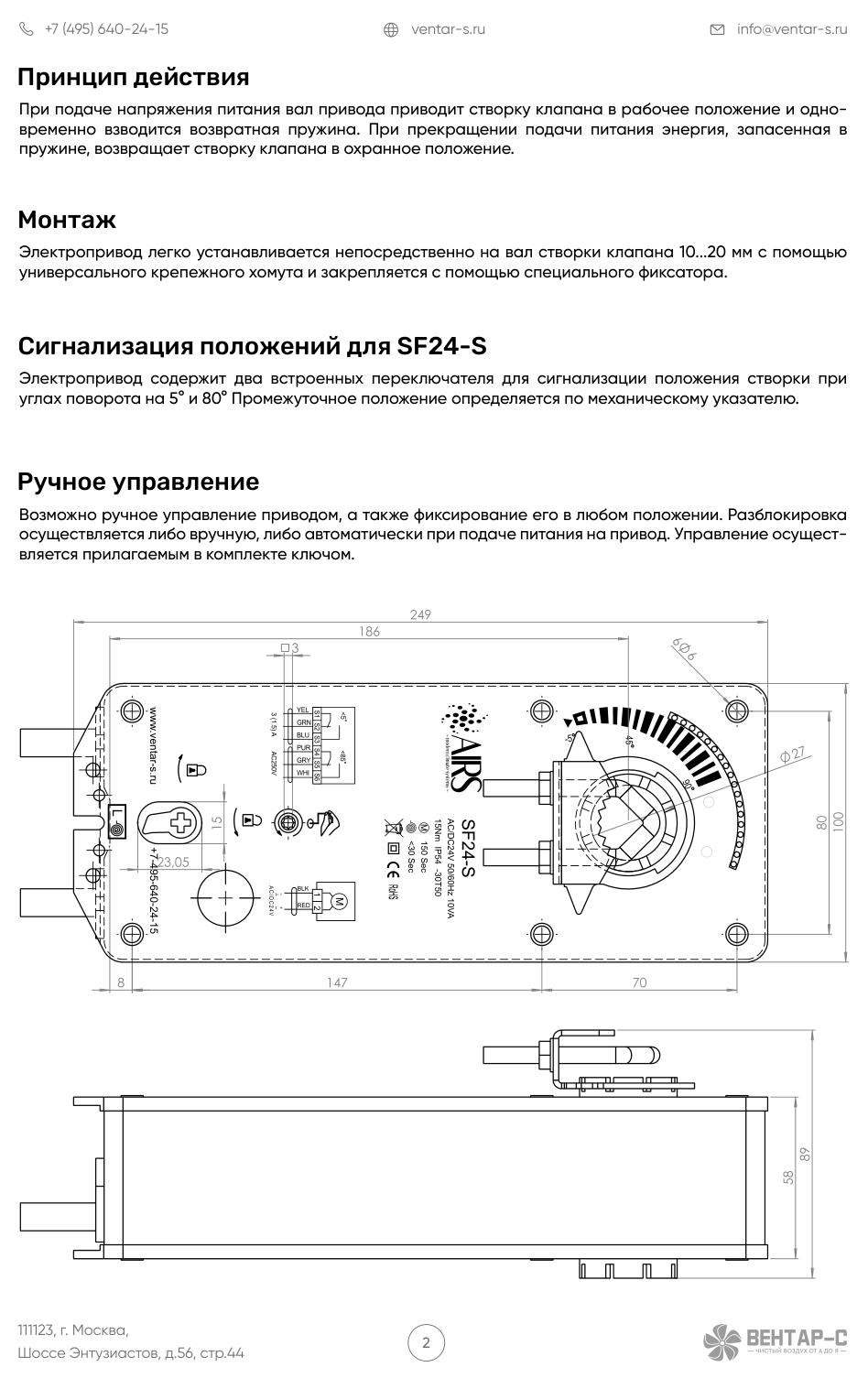

Принцип действия
При подаче напряжения питания вал привода приводит створку клапана в рабочее положение и одновременно взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает створку клапана в охранное положение.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана 10...20 мм с помощью универсального крепежного хомута и закрепляется с помощью специального фиксатора.

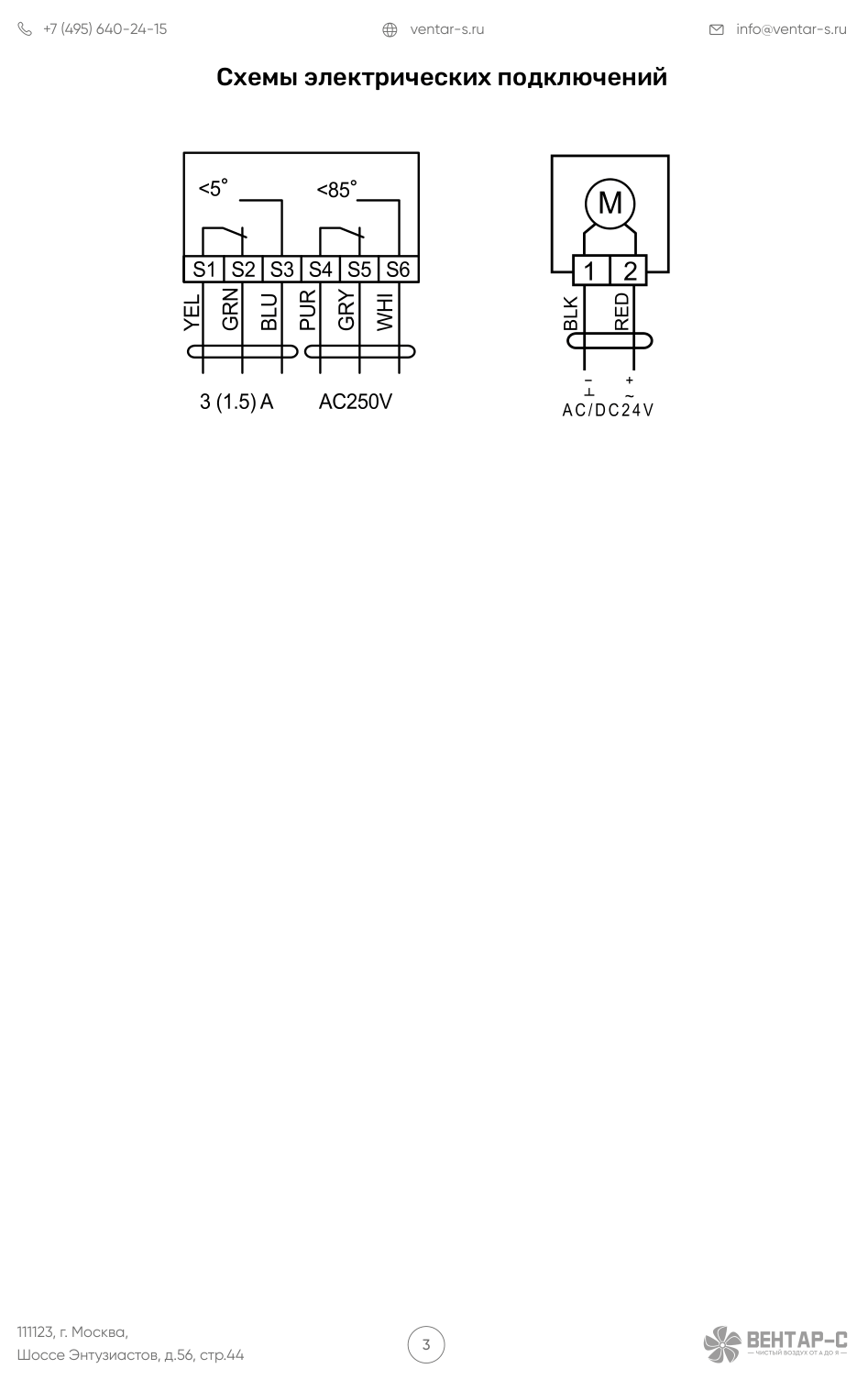

Чертежи и схемы
Сигнализация положений
Электропривод содержит два встроенных переключателя для сигнализации положения створки при углах поворота на 5° и 80° Промежуточное положение определяется по механическому указателю. Ручное управление Возможно ручное управление приводом, а также фиксирование его в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод. Управление осуществляется прилагаемым в комплекте ключом. www.ventar-s.ru -5 4 5 90 L +7-495-640-24-15
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Аналоги
AIRS SF24-S построен на базе AIRS SF24 и совпадает с приводами других распространённых брендов по крутящему моменту и напряжению питания. Аналоги базовой модели: Belimo SF24A, BVM BLF24-15, Nanotek BF24B. Модель Belimo — ближайшая по крутящему моменту (20 Нм у Belimo против 15 Нм у AIRS); для исполнения с концевыми выключателями (-S) подбирается соответствующая модификация того же бренда.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
