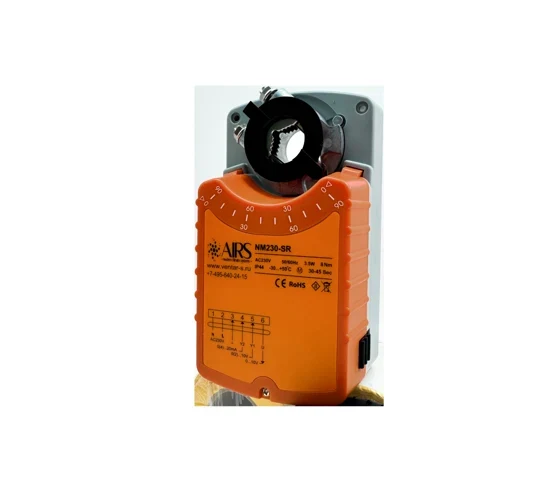

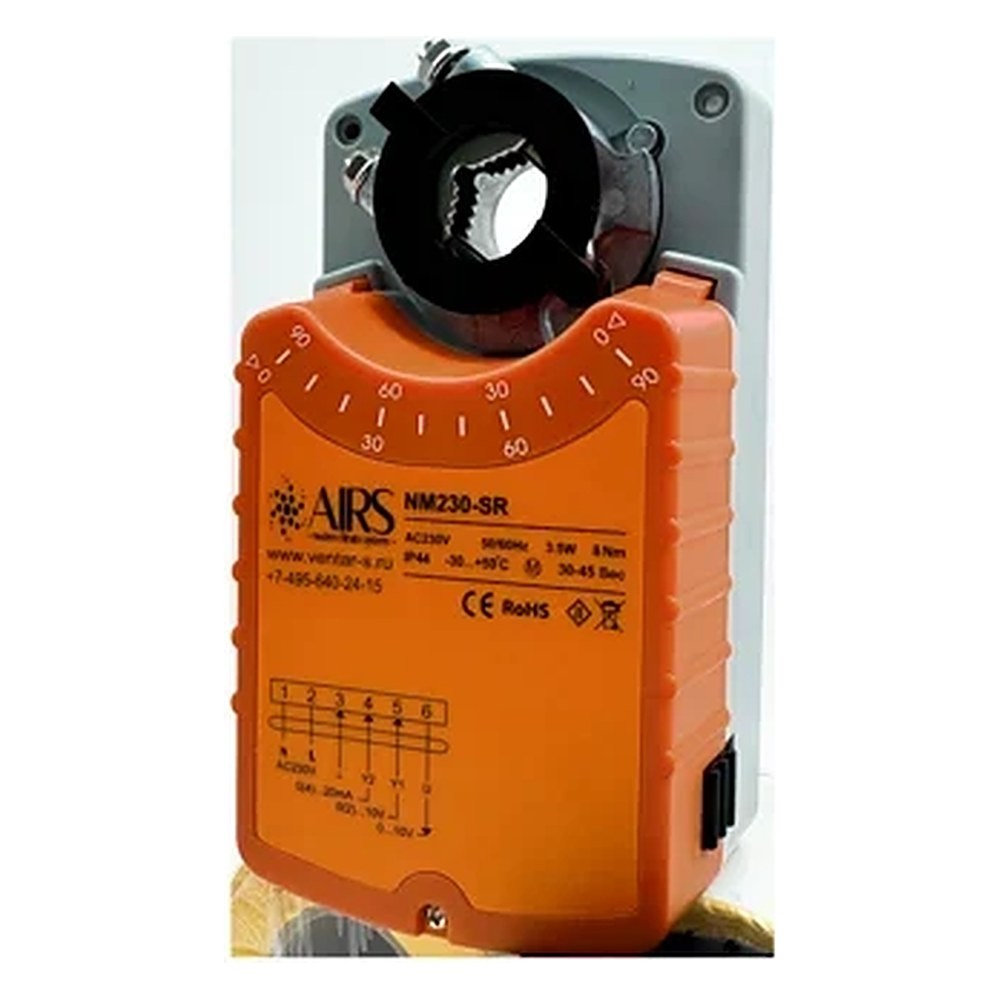

Электропривод AIRS NM230-SR для створок воздушных клапанов и заслонок систем вентиляции. Крутящий момент 8 Н·м, питание AC 230В, плавное управление 0(2)…10 В, без возвратной пружины. Угол поворота 0°…90°, время поворота 30-45 с, защита IP 44. Паспорт, технический лист и BIM-модель — в карточке товара.
⚙️ Подбор и заказ
8 613 ₽15 660 ₽Скидка 45%
Цена со скидкой от розничной. Партнёрам — дополнительные условия по запросу.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
ПроизводительAIRS
Наличие возвратной пружиныНет
Наименование приводаNM
НазначениеДля воздушных клапанов
Крутящий момент8
НапряжениеAC 230В
Подробно
Описание
Электропривод AIRS NM230-SR — привод на 8 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC 230В; плавное управление сигналом 0(2)…10 В; без возвратной пружины — вал удерживает положение.
Крутящий момент8 Н·м
НапряжениеAC 230В
УправлениеПлавное 0(2)…10 В
Возвратная пружинаНет
НазначениеДля воздушных клапанов
СерияNM
Что это даёт
Плавное регулированиеУправляющий сигнал 0(2)…10 В задаёт любое промежуточное положение створки, а не только «открыто/закрыто».
Момент 8 Н·мХватает на заслонку ориентировочно до 1,3 м² — расчёт по 6 Н·м на 1 м² площади створки.
Защита корпуса IP 44Исполнение рассчитано на установку в вентиляционной камере и на воздуховоде.
Ресурс 60 000 цикловОбслуживание не требуется — редуктор закрытый, смазка заложена на весь срок.
Технические характеристики
Номинальное напряжение
230 В~ 50/60 Гц
Диапазон рабочего напряжения
0(2)…10 В=, 0(4)…20 мА
Потребляемая мощность при движении
3,5 Вт
Потребляемая мощность в покое
0,7 Вт
Крутящий момент
8 Нм
Угол поворота
0°…90°
Время поворота
30-45 сек
Индикация положения
Механическая – указатель
Класс защиты
III (все изолировано)
Степень защиты корпуса
IP 44
Уровень шума
макс. 45 дБ
Температура окружающей среды
-30°…+60° С
Рабочая температура
-30°…+50° С
Влажность
5%…95% без конденсата
Техобслуживание
Не требуется
Срок службы
60 000 циклов
Вес (не более)
1,3 кг
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. На плате привода под верхней крышкой находится переключатель, тумблер 1 которого производит смену направления вращения: «ON» - по часовой стрелке; «OFF» - против часовой стрелки. Тумблер 2 производит переключение диапазона вели- чины управляющего сигнала: «ON» - 0...10В или 0...20мА; «OFF» - 2...10В или 4...20мА.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 10...20 мм или квадратного сечения 10...16 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.
Как подобрать
Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
Выберите напряжение питания по проекту — 24 В или 230 В
Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Комплектация и гарантия
Электропривод — 1 шт.
Монтажный кронштейн и крепёж — 1 комплект
Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Важно
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Обратите внимание
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
