Электропривод AIRS LM230-S
⚙️ Подбор и заказ
Характеристики
Описание

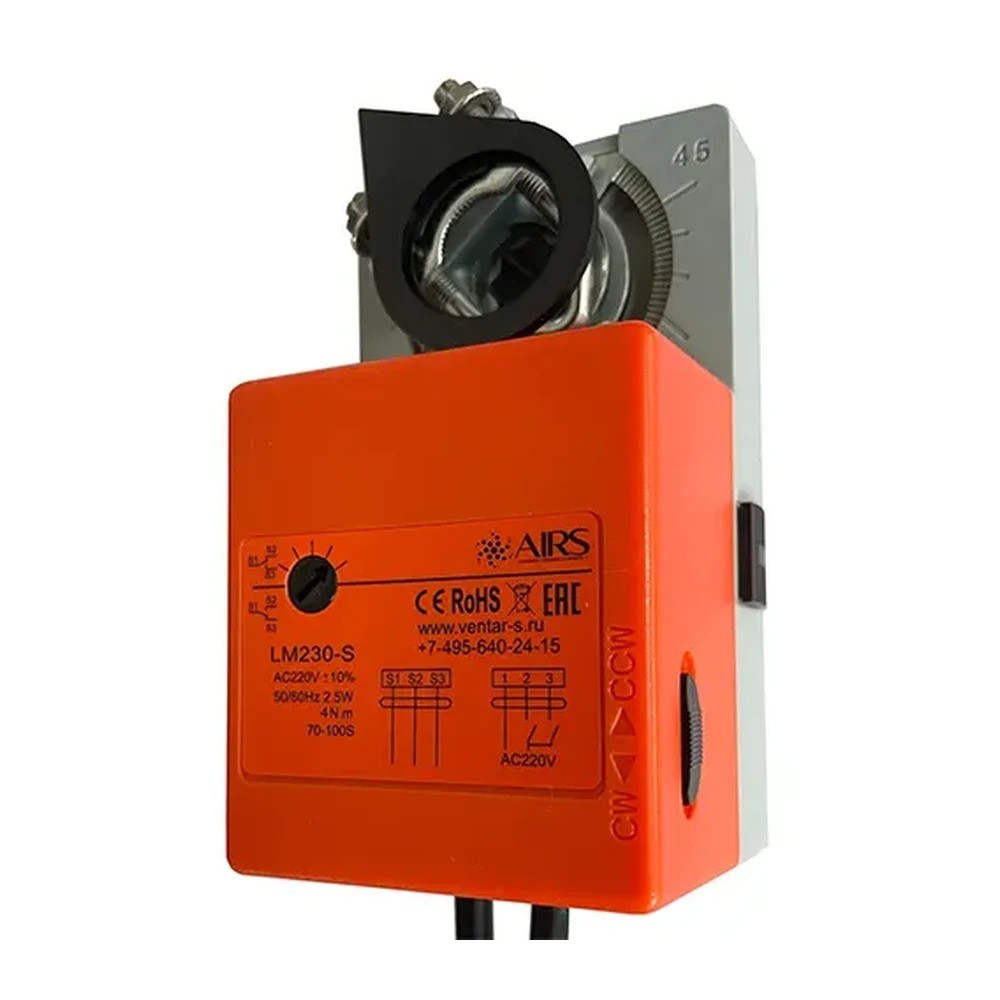

Электропривод AIRS LM230-S — привод на 4 Н·м для створок воздушных клапанов и заслонок систем вентиляции. Питание AC 230В; двухпозиционное управление «открыто/закрыто»; без возвратной пружины — вал удерживает положение; есть концевые выключатели для сигнализации положения.
Что это даёт
Технические характеристики
| Номинальное напряжение | 230 В~ 50/60 Гц |
| Диапазон рабочего напряжения | 198…242 В |
| Потребляемая мощность при движении | 2,5 Вт |
| в покое | 0,7 Вт |
| Крутящий момент | 4 Нм |
| Угол поворота | 0°…90° |
| Время поворота | 70-100 сек. |
| Индикация положения | Механическая – указатель |
| Класс защиты | II (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 0,6 кг |

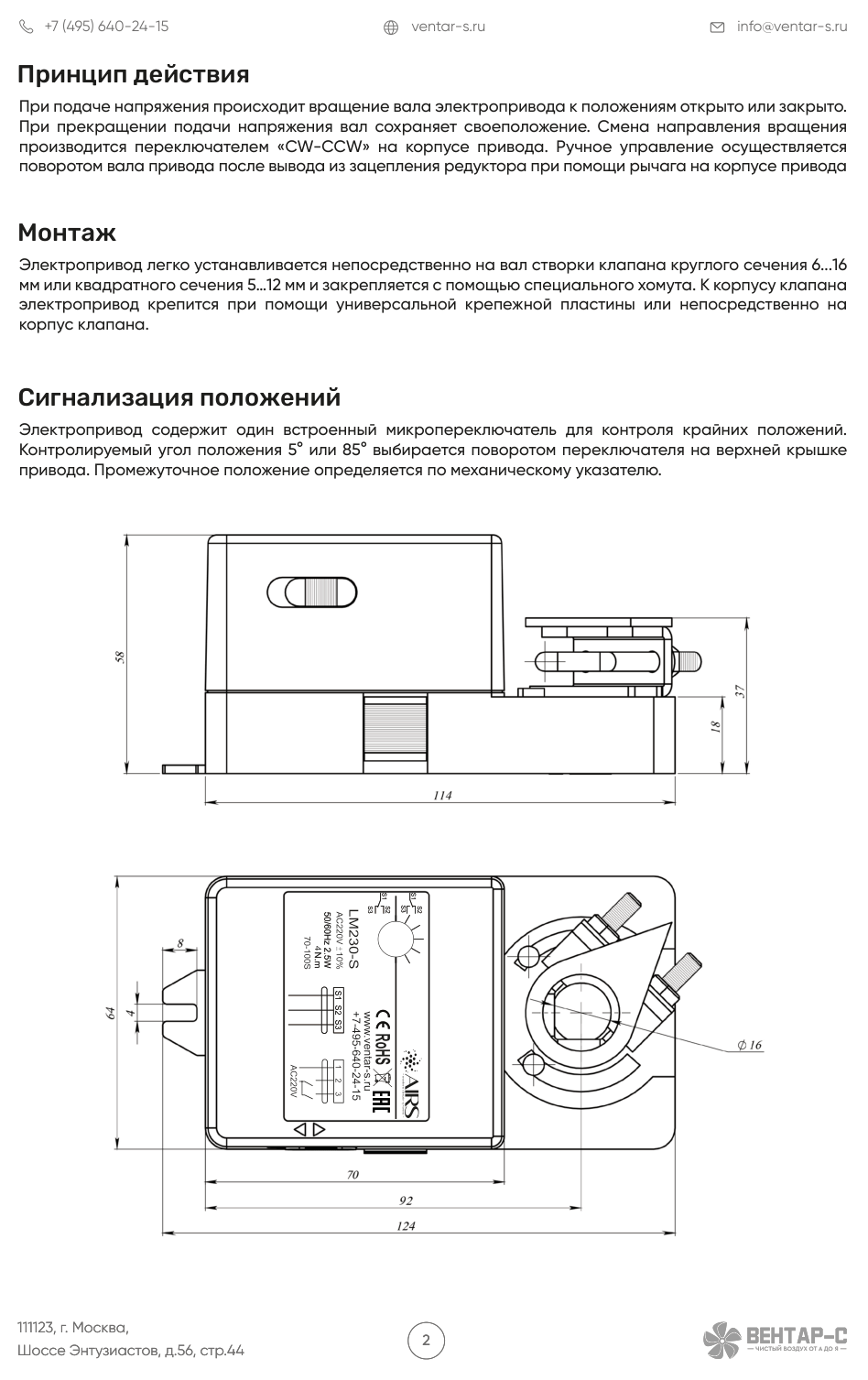

Принцип действия
При подаче напряжения происходит вращение вала электропривода к положениям открыто или закрыто. При прекращении подачи напряжения вал сохраняет своеположение. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется поворотом вала привода после вывода из зацепления редуктора при помощи рычага на корпусе привода
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6...16 мм или квадратного сечения 5…12 мм и закрепляется с помощью специального хомута. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.

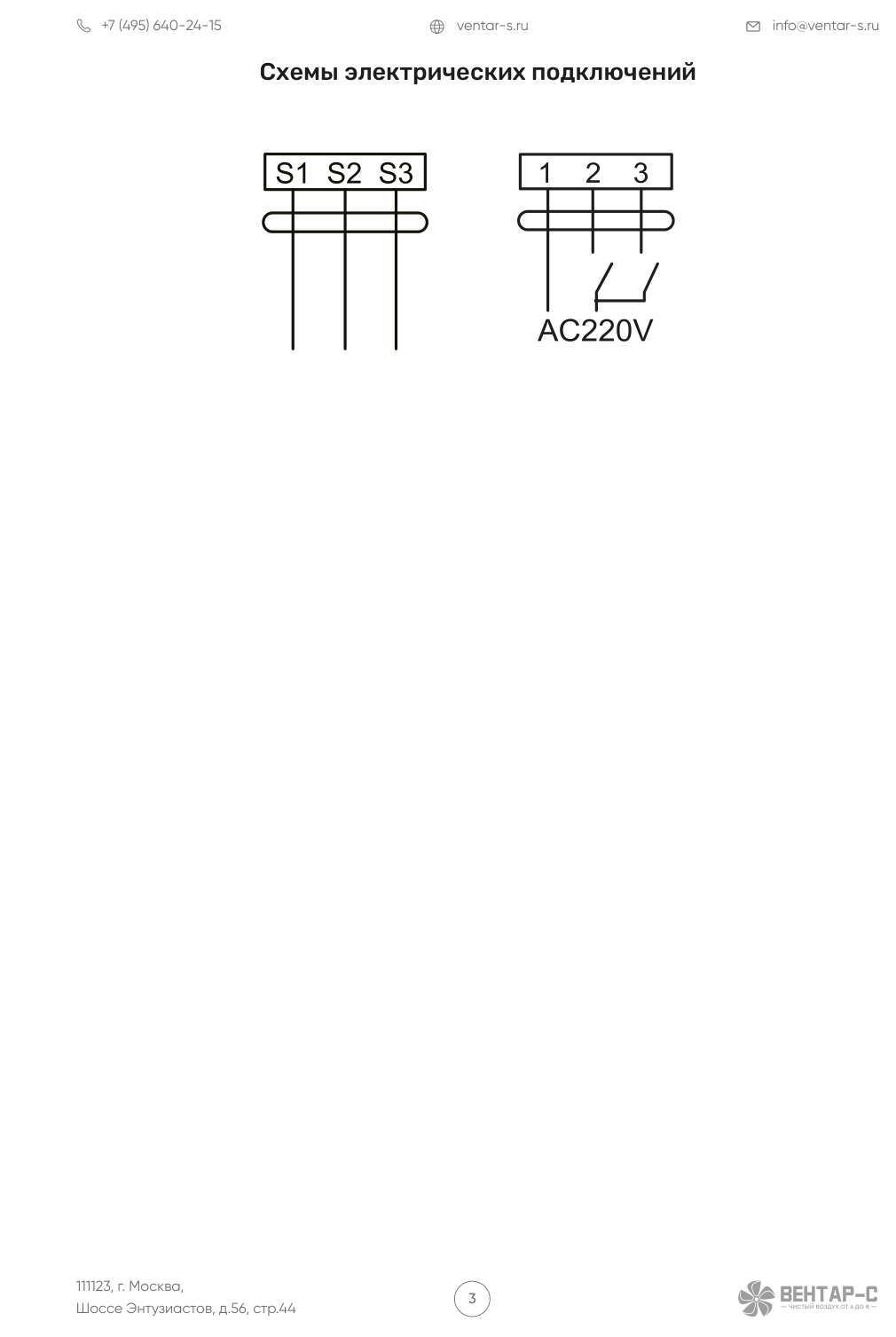

Чертежи и схемы
Сигнализация положений
Электропривод содержит один встроенный микропереключатель для контроля крайних положений. Контролируемый угол положения 5° или 85° выбирается поворотом переключателя на верхней крышке привода. Промежуточное положение определяется по механическому указателю.
Как подобрать
- Посчитайте площадь створки клапана: момент берётся из расчёта ориентировочно 6 Н·м на 1 м²
- Выберите напряжение питания по проекту — 24 В или 230 В
- Определите тип управления: двухпозиционное «открыто/закрыто» или плавное 0(2)…10 В (индекс -SR)
- Нужен аварийный возврат створки — берите исполнение с возвратной пружиной
- Нужны сигналы положения в щит — берите исполнение с концевыми выключателями (индекс -S)
- Проверьте вал клапана: круглый 6…20 мм или квадратный 5…16 мм в зависимости от серии
Аналоги
AIRS LM230-S построен на базе AIRS LM230 и совпадает с приводами других распространённых брендов по крутящему моменту и напряжению питания. Аналоги базовой модели: Belimo LM230A, BVM LM230-4, Nanotek LM230B; для исполнения с концевыми выключателями (-S) подбирается соответствующая модификация того же бренда.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада и под заказ, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Момент привода должен перекрывать момент, нужный створке клапана, с запасом: заниженный момент не дожимает уплотнение, и клапан не выходит на герметичность. При сомнении берите ближайший больший типоразмер.
Привод и клапан должны совпадать по напряжению и типу управления, а для противопожарных клапанов — ещё и по наличию возвратной пружины: исполнения без пружины в системах дымоудаления не применяются.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
